RGBWW Spots via DMX gekoppeld aan Loxone

Verlichting was voor mij een belangrijk onderdeel van de verbouwing. Met in totaal 77 spots door het hele huis zocht ik een oplossing die flexibel en betaalbaar bleef, zonder volledig afhankelijk te zijn van één fabrikant. In dit artikel laat ik zien hoe ik RGBWW-spots via DMX heb gekoppeld aan Loxone en waarom dit voor mij de juiste keuze was.

De spots: sfeervol en flexibel met RGBWW

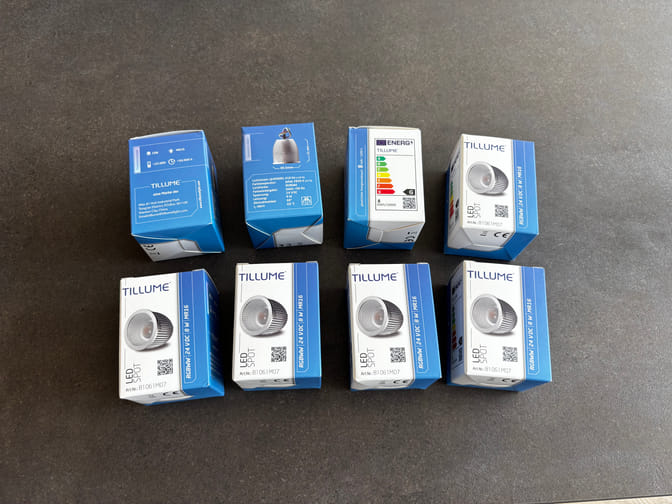

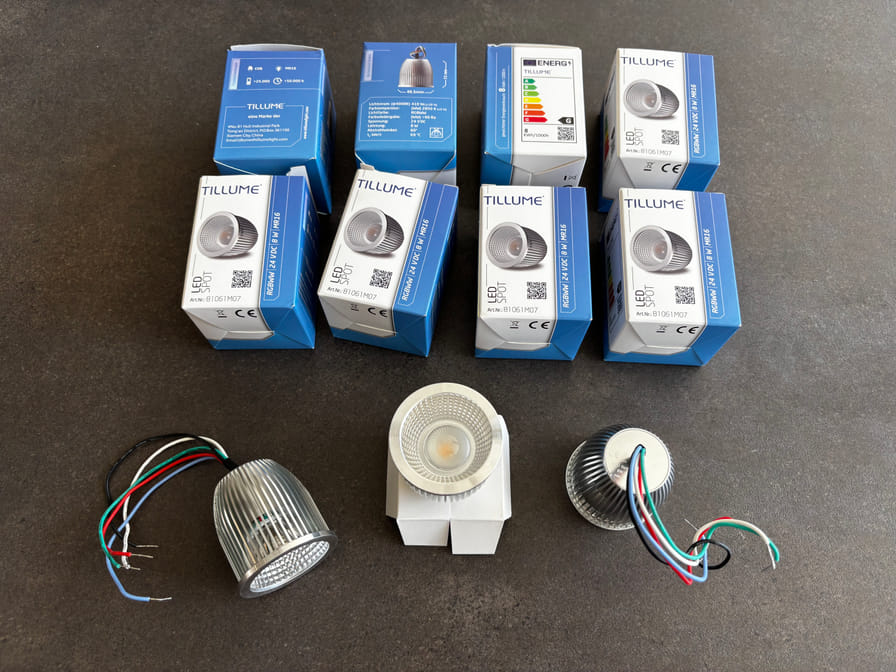

De basis van mijn installatie bestaat uit RGBWW-spots. RGBWW staat voor Rood, Groen, Blauw en Warm Wit, gecombineerd in één compacte spot. Ze werken op 24V en leveren ongeveer 400 lumen per stuk. Hiermee kun je eenvoudig schakelen tussen functioneel werklicht en sfeervolle verlichting.

👉 Wil je dezelfde spots gebruiken?

De aansturing: stabiel en lokaal via DMX

Voor de aansturing maak ik gebruik van een DMX512 LED-controller. Deze controller is rechtstreeks bekabeld aangesloten op de DMX Extension van Loxone. Het grote voordeel hiervan is betrouwbaarheid: geen wifi, geen cloud en geen externe afhankelijkheden. Alles werkt lokaal en stabiel via een bedrade verbinding.

De controller die ik gebruik kost slechts €11,19 en is hier te vinden.

In theorie kun je tot 30 spots per controller aansluiten, maar in de praktijk kies ik voor kleinere zones. Op de benedenverdieping heb ik bijvoorbeeld 24 spots verdeeld over 4 zones, waarvoor ik ook 4 aparte controllers gebruik. Dit geeft maximale flexibiliteit.

De bekabeling: een solide basis

Een betrouwbare installatie begint met goede bekabeling. Hieronder leg ik uit hoe ik alles heb aangesloten.

Voeding en DMX-signaal

Vanuit de meterkast lopen twee kabels naar elke DMX-controller:

  1. Voedingskabel: Voor de 24V voeding gebruik ik een 2-aderige luidsprekerkabel van 1,5 mm². Deze rood/zwarte kabel van Elektramat is hier perfect voor.
  2. DMX-signaalkabel: Voor het DMX-signaal gebruik ik een standaard CAT6 netwerkkabel.

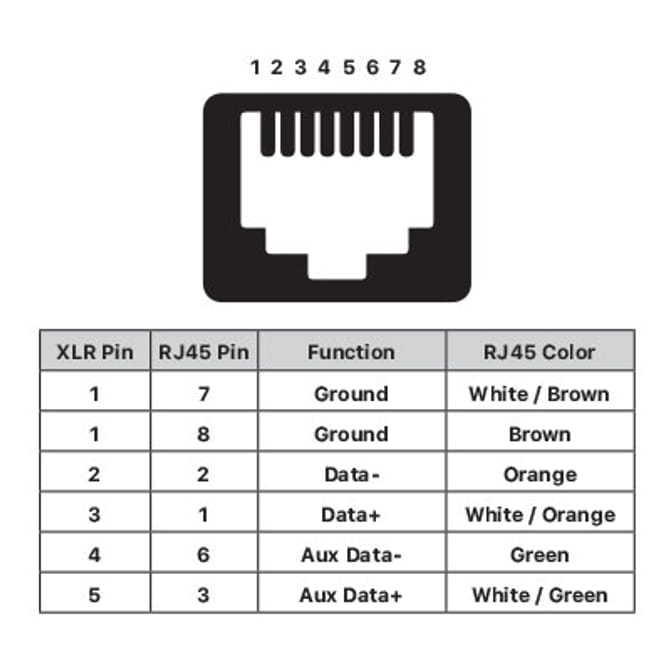

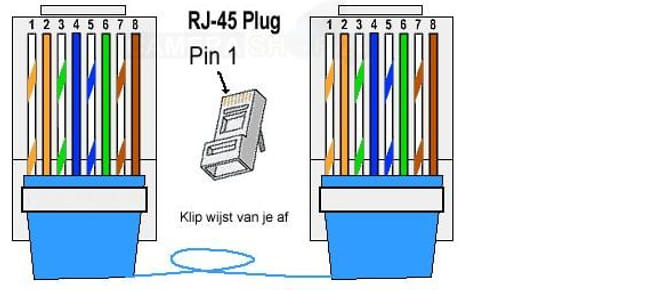

Aan de kant van de controller knijp ik een RJ45-stekker aan volgens de TIA-568B norm. Deze wordt direct in de DMX-controller geplaatst.

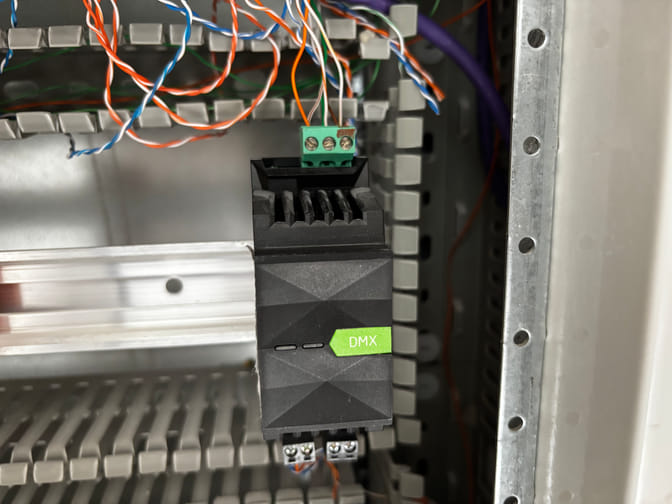

Aan de kant van de Loxone DMX Extension sluit ik de aders als volgt aan:

  • Oranje/wit → Klem DMX +
  • Oranje → Klem DMX -
  • Bruin & Bruin/wit (samen) → Klem GND (aarde)

Deze configuratie zorgt voor een storingsvrije en stabiele verbinding.

Bekabeling van controller naar spots

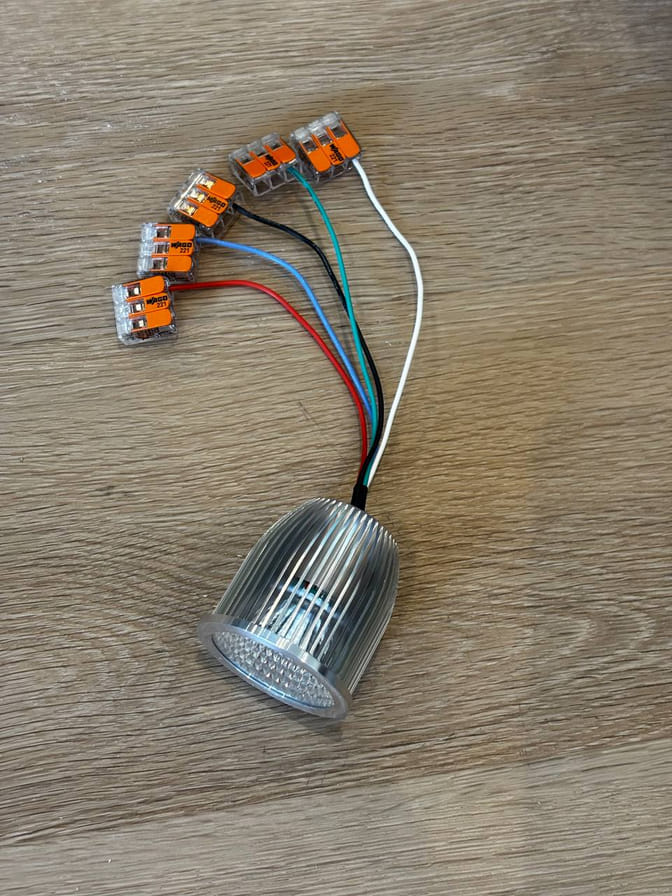

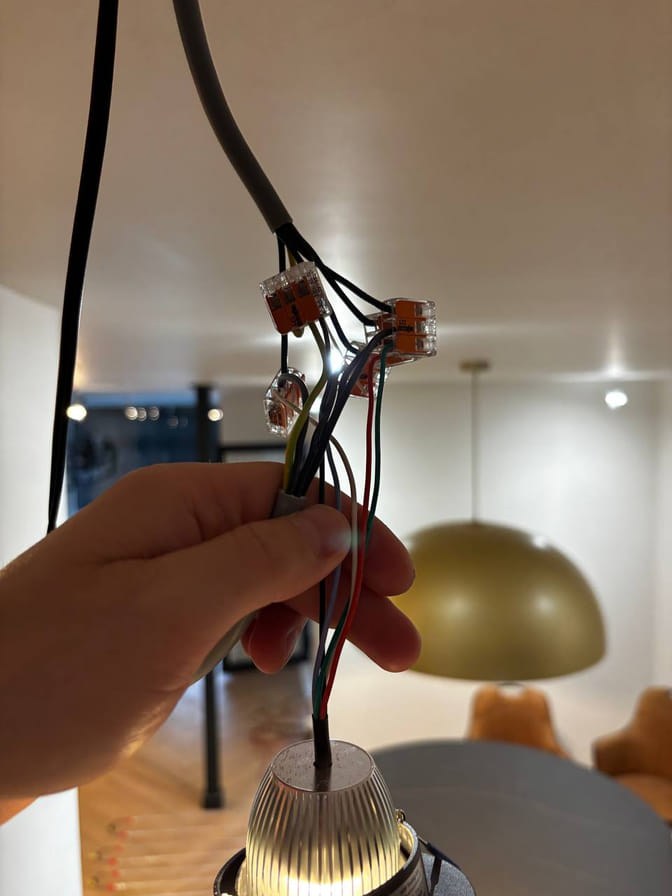

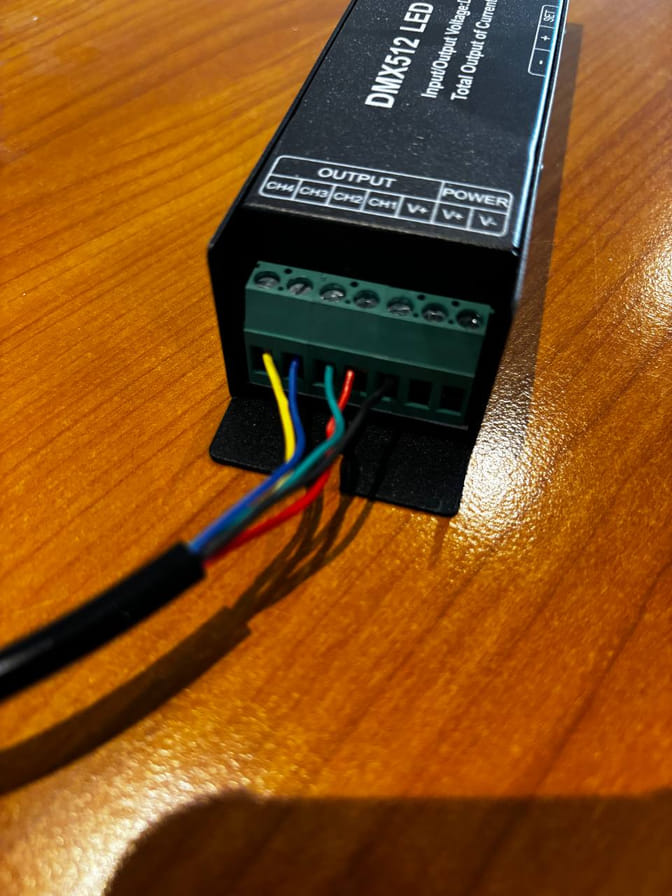

Voor de verbinding tussen de DMX-controller en de spots gebruik ik een 5-aderige stuurstroomkabel. Het voordeel van deze kabel van Elektramat is dat de aders genummerd zijn, wat het aansluiten overzichtelijk maakt. De zwarte draad van de spot is de plus (+).

Ik hanteer het volgende schema:

  • Ader 1 → Rood (R)
  • Ader 2 → Groen (G)
  • Ader 3 → Blauw (B)
  • Ader 4 → Warm Wit (WW)
  • Geel/groene ader → Zwarte draad (+) van de spot

Programmering in Loxone: De configuratie

Nu de hardware en bekabeling op orde zijn, is het tijd voor de configuratie in de Loxone Config software. Volg deze stappen om je RGBWW-spots tot leven te wekken:

1. De DMX Extension en Actoren toevoegen

Zorg dat de Loxone DMX Extension is toegevoegd aan je periferie.

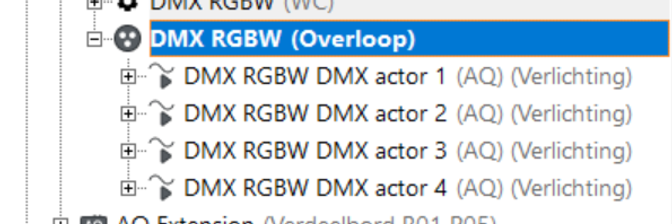

  • Klik op de DMX Extension en kies in het bovenmenu voor DMX-apparaat invoegen.
  • Selecteer DMX-apparaat - 4 actoren (dit staat voor R-G-B-W).

2. Eigenschappen aanpassen

Selecteer de zojuist aangemaakte actoren en pas in het eigenschappenvenster het volgende aan:

  • DMX-kanaal: Vul het startkanaal in dat je op je fysieke DMX-controller hebt ingesteld.
  • Weergave: Verander dit van 'Smart' naar Standaard. Dit is essentieel om de kanalen handmatig te kunnen koppelen.

3. Koppeling met de RGB-Lichtsturing

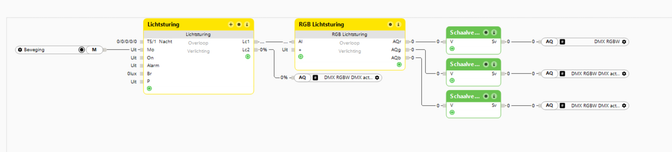

Sleep de vier DMX-actoren naar je programmeerblad en voeg de bouwsteen RGB-lichtsturing toe.

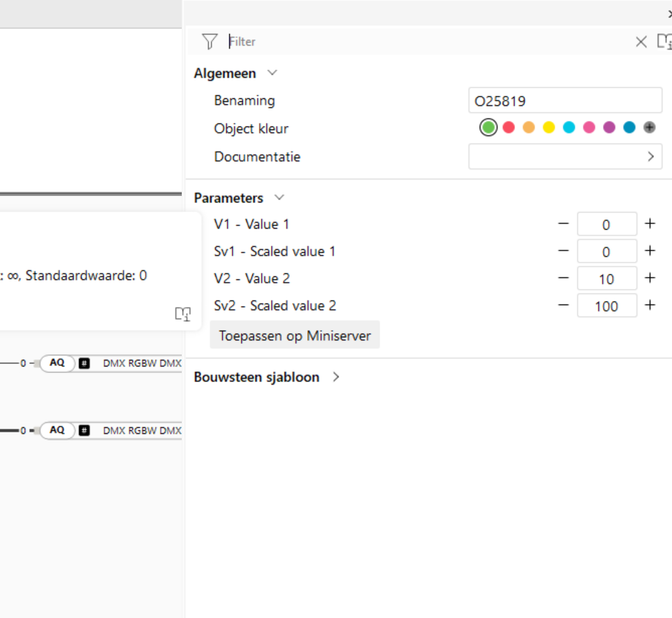

Belangrijke tip: Gebruik een Schaalvergroter Loxone werkt intern met waarden van 0-10, terwijl de DMX-input een percentage van 0-100 verwacht. Plaats daarom een Schaalvergroter (Sv) blok tussen de uitgangen van de RGB-lichtsturing en de ingangen van je DMX-actoren. Stel in de eigenschappen van de schaalvergroter de waarde Sv2 in op 100.

4. Integratie in de centrale Lichtsturing

Voor een mooie weergave in de Loxone App koppel je de RGB-lichtsturing aan de centrale Lichtsturing-bouwsteen.

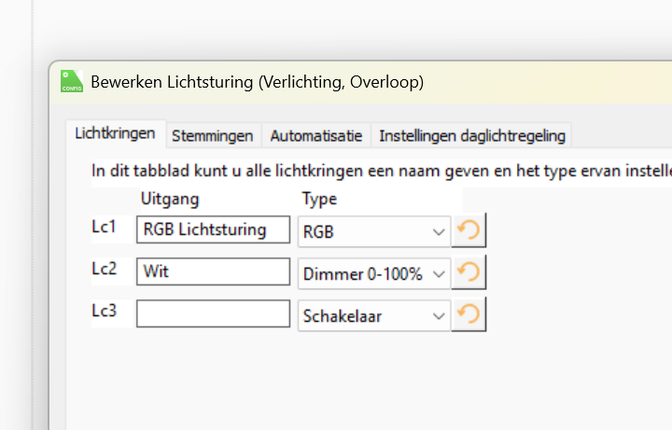

  • Let op: Ga naar de eigenschappen van de Lichtsturing-bouwsteen en voeg bij de lichtbronnen handmatig RGB en Wit apart toe. Zo kun je in de app eenvoudig wisselen tussen sfeerkleur en functioneel warm wit licht.

Testopstelling in actie

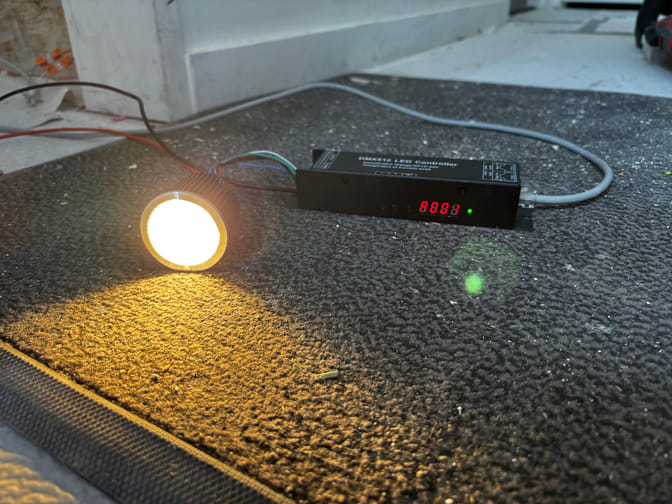

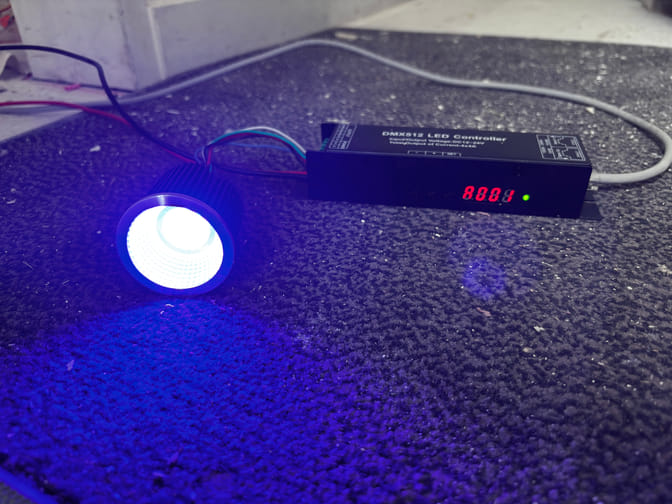

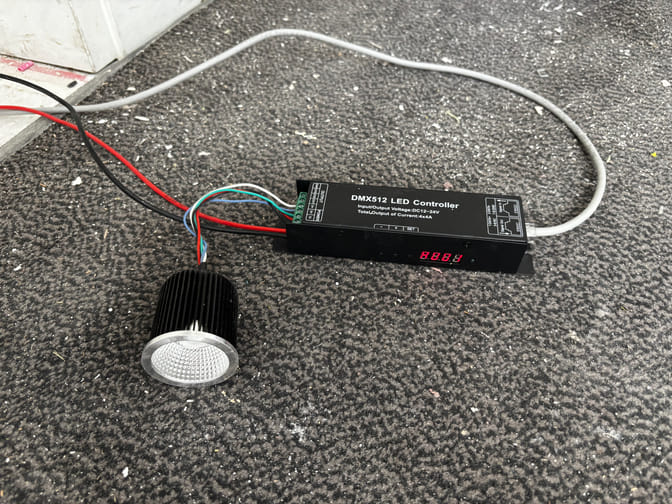

Tijdens het testen heb ik een aparte opstelling gemaakt om de DMX-aansturing te controleren. In de bijbehorende video is te zien hoe soepel en direct de verlichting reageert.

Waarom ik voor deze methode kies

  • Kostenbesparend: aanzienlijk goedkoper dan officiële Loxone verlichtingsproducten.
  • Betrouwbaar & lokaal: geen internet of cloud nodig.
  • Naadloze integratie: werkt perfect samen met Loxone.
  • Optimale flexibiliteit: RGBWW biedt zowel kleur als mooi warm wit licht.
  • Schaalbaar: eenvoudig uit te breiden met extra zones en controllers.
