Bekabeling, keuzes en flexibiliteit uitgelegd
Bij het ontwerpen van een slimme woning draait het niet alleen om functionaliteit, maar ook om uitstraling en toekomstbestendigheid. Voor aanwezigheidsdetectie heb ik gekozen voor de OCCY sensor van EPV Electronics. In dit artikel leg ik uit waarom ik deze sensor gebruik, hoe ik hem bekabel, en hoe ik hem aansluit op Loxone.
Waarom de OCCY sensor?
De keuze voor de OCCY sensor is heel bewust gemaakt, om een paar belangrijke redenen:
- Compact en onopvallend
De sensor is klein en strak vormgegeven, waardoor hij nauwelijks opvalt in plafond of wand. Ideaal als je geen grote zichtbare sensoren wilt. - Flexibel in de toekomst
Naast Loxone kun je deze sensor later ook aansluiten op andere systemen, zoals KNX. Dat maakt je installatie een stuk toekomstbestendiger. - Professionele uitgangssignalen
Met onder andere 1–10V en digitale signalen is de sensor breed inzetbaar in domotica-oplossingen.
Bekabeling: CAT6 als vaste basis
Voor het bekabelen gebruik ik CAT6 kabel. Deze kabel is ruim voldoende voor de lage spanningen en signalen van de OCCY sensor en biedt bovendien flexibiliteit voor eventuele uitbreidingen of aanpassingen in de toekomst.
Kleurcodering aan de kant van de OCCY sensor
Ik hanteer de volgende kleuren:
Functie | Kleur |
|---|---|
24V | Oranje |
GND | Oranje / wit |
GM | Blauw |
1–10V | Bruin |
Door consequent dezelfde kleuren te gebruiken blijft de installatie overzichtelijk, zeker wanneer je meerdere sensoren toepast.
Aansluiten op Loxone
Aan de kant van Loxone worden de signalen als volgt aangesloten:
- Blauw (0–10V / GM) → DI Extension
Dit signaal gebruik ik als digitale input voor aanwezigheidsdetectie. - Bruin (1–10V) → AI Extension
Hiermee kan de analoge waarde (zoals bewegingsintensiteit of lichtniveau, afhankelijk van configuratie) worden ingelezen.
De voedingslijnen (24V en GND) worden uiteraard aangesloten op een geschikte 24V voeding binnen de Loxone installatie.
Praktische tip
Label je kabels zowel in de meterkast als bij de sensor. Zeker bij meerdere OCCY sensoren voorkomt dit veel zoekwerk bij onderhoud of aanpassingen achteraf.
Foto’s van de installatie
Hieronder voeg ik een aantal foto’s toe van:

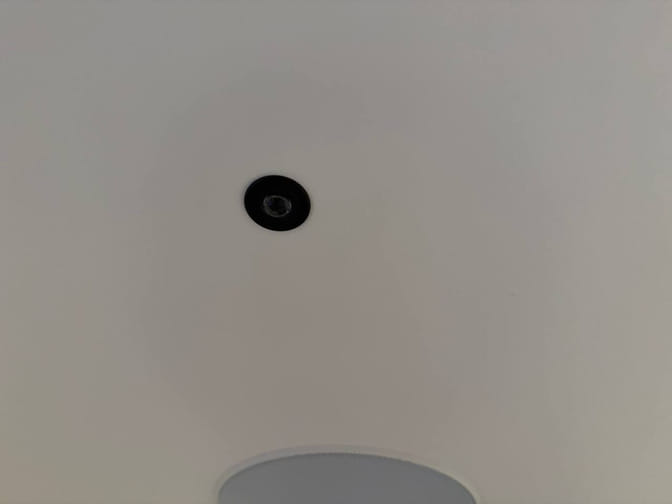

- De OCCY sensor in het plafond

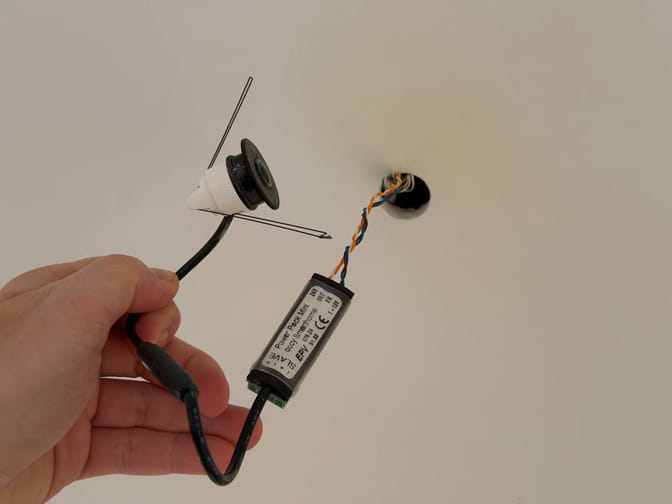

- De bekabeling met CAT6
- De aansluiting op de Loxone extensions
Conclusie
De OCCY sensor van EPV Electronics is een uitstekende keuze als je op zoek bent naar een subtiele, professionele en flexibele aanwezigheidsoplossing. Door te werken met CAT6 bekabeling en universele signalen blijft je installatie niet alleen netjes, maar ook toekomstvast.
Wel is het goed om rekening te houden met het feit dat je bij deze sensor losse Loxone extensions nodig hebt, zoals een DI- en AI-extension. In tegenstelling tot de eigen sensoren van Loxone, die direct op de bus aangesloten kunnen worden, vraagt dit iets meer ruimte en componenten in de meterkast.
Daar staat tegenover dat je met de OCCY sensor niet vastzit aan één ecosysteem. Werk je nu met Loxone, maar wil je later kunnen overstappen of uitbreiden naar andere systemen zoals KNX, dan is dit een combinatie die ik zeker kan aanraden.
