Goedkope PIR-sensor en Loxone

De meeste bewegingssensoren, zoals die van Loxone of Occy, zijn simpelweg te groot of te opvallend om netjes ergens onder weg te werken. Daarom ging ik op zoek naar een kleiner en goedkoper alternatief.

Na wat speurwerk kwam ik uit op een compacte PIR-sensor via AliExpress. Voor minder dan twee euro heb je een sensor die perfect past én prima samenwerkt met Loxone.

Klik hier om de PIR-sensor op AliExpress te bekijken

De sensor en bedrading

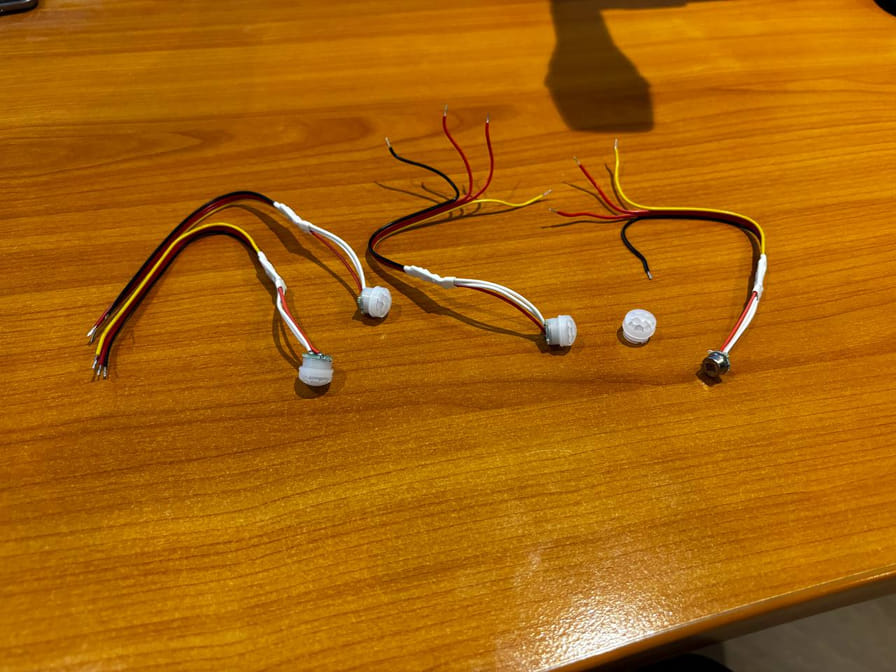

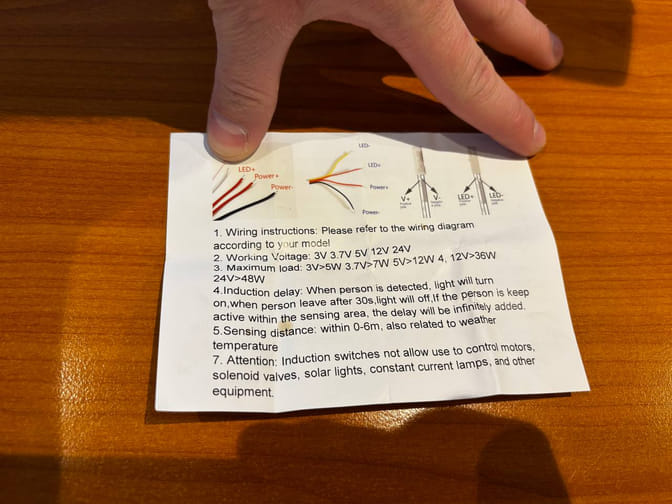

De PIR-sensor die ik gebruik heeft vier draden:

• Geel: LED- → dit is het signaal dat je naar de digitale ingang (DI) van Loxone stuurt
• Rood: LED+
• Rood: Power+ (aansluiten op +24V)
• Zwart: Power- (aansluiten op -24V)

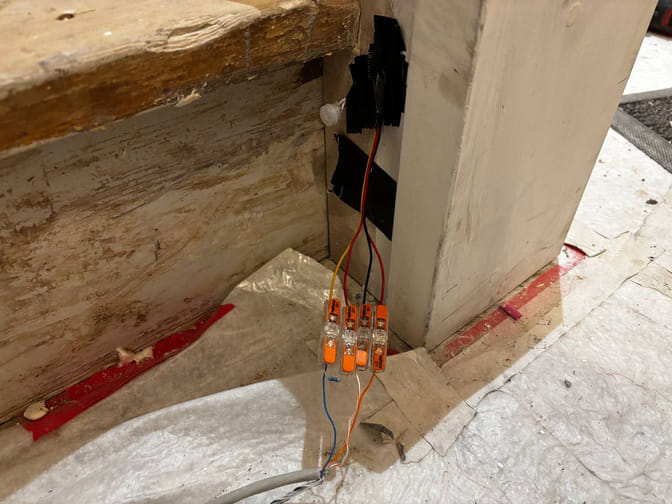

Bekabeling: gebruik van CAT6

Voor de bekabeling vanaf de PIR-sensor naar de meterkast gebruik ik CAT6-netwerkkabel, met de volgende kleurenindeling:

• Oranje → naar de rode draad (Power+) → 24V+
• Oranje/wit → naar de zwarte draad (Power-) → 24V-
• Blauw → naar de gele draad (LED-) → DI van Loxone

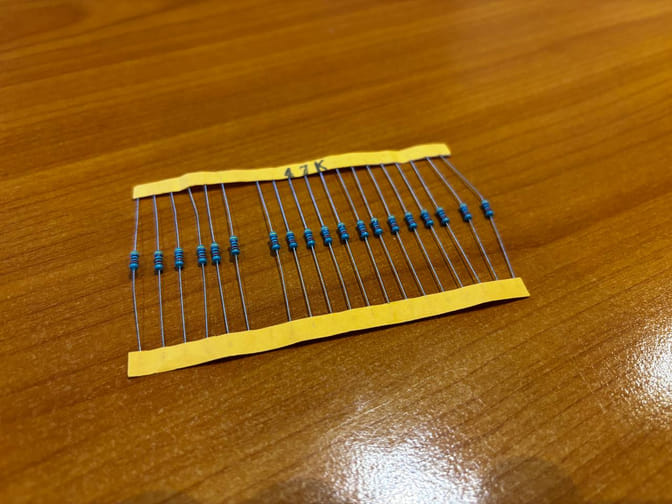

Tussen de blauwe draad (DI) en de dunne rode LED+ draad plaats je een 4.7kΩ weerstand.

Klik hier om de weerstanden op AliExpress te bekijken

Aansluitschema samengevat

1. Geel (LED-) → naar DI op de Loxone Miniserver
2. Tussen geel en rood (LED+) → 4.7kΩ weerstand
3. Rood (Power+) → naar +24V voeding
4. Zwart (Power-) → naar -24V voeding

Wat doet die weerstand eigenlijk?

De 4.7kΩ weerstand gebruik je in dit geval niet om het signaal te dempen of beveiligen, maar om van het signaal een open collector output met pull-up te maken. Loxone verwacht bij een digitale ingang (DI) namelijk een schakelend signaal naar massa (0V). De PIR-sensor zelf biedt geen echte open collector-uitgang, dus simuleren we dat met een pull-up weerstand.

Door de 4.7kΩ weerstand te plaatsen tussen de gele draad (signaal naar DI) en de LED+ draad (24V+), zorg je ervoor dat de DI normaal ‘hoog’ is, en ‘laag’ wordt wanneer de sensor schakelt (en dus beweging detecteert).

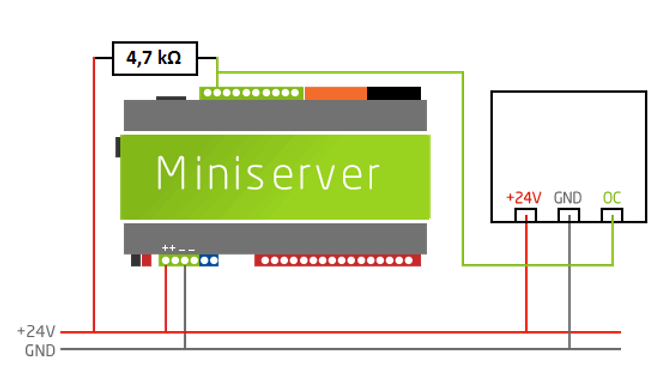

Deze methode is gelijk aan hoe Loxone het zelf adviseert bij open collector-uitgangen:

Documentatie Loxone: Wiring Accessories – Open Collector

Configuratie in Loxone Config

Na het aansluiten van de sensor koppel je de gebruikte digitale ingang (DI) aan het blok dat je wilt triggeren, bijvoorbeeld ‘Verlichting trap’. Let op: je moet de DI inverteren, omdat het signaal ‘laag’ is bij beweging.

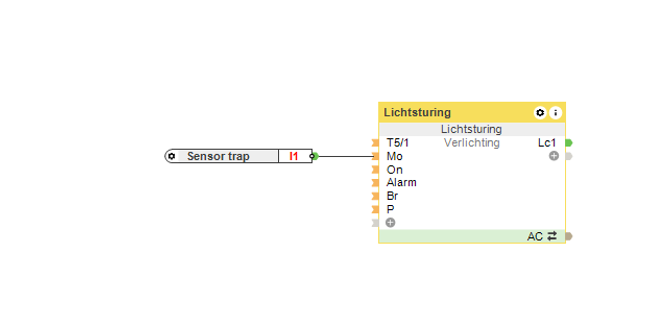

Screenshot: configuratie in Loxone Config

Video: Ingang inverteren in Loxone Config

Wil je precies zien hoe je een digitale ingang (DI) kunt inverteren in Loxone Config? In deze korte video laat ik stap voor stap zien hoe je dit doet. Dit is nodig zodat de verlichting juist wordt aangestuurd bij beweging.

Bekijk de video hieronder
